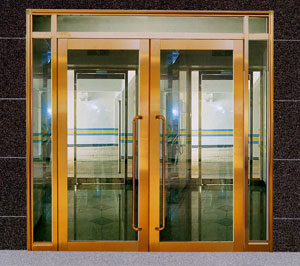

부착의 안정성,기능성을 갖춘 자동회전도어
|
|
형 Type
Specifications
명 세
|
스윙형 도어 / Swing Type
Door
|
스라이드형 도어
Slide Type door
|
고정형 Fixed Type Required
to Compose a Screen
|
표준형
Standard Type
|
프레임레스형
Frameless Type
|
스라이드형
Slide Type
|
고정형
Fixed Type
|
|
표준사이즈
Standard Size(mm)
|
1987×762, 1987×794, 1987×894,
1987×914, 1987×1067
2134×762, 2134×914, 2134×1067, 2438×914 |
|
최대사이즈
Maximum Size(mm)
|
2500×1500 |
|
유리타이프
Types of glasses
|
두께 / Thickness : 12mm · 투명강화유리
Clear Tempered ·칼라강화유리 Tinted Tempered |
|
프레임
Frame
|
재료 : 스테인레스 헤어라인
형태 : H형
Material : Stainless Hairline Finish
Shape : H-Shape |
|
손잡이구멍
Handle holes
|
·원형 및 각형손잡이/Round type handle Square type handle
·바형 손잡이/Bar type handle
|
|
|
록 / Lock
|
실린더록 / Cylinder lock |
림록 / Rim lock |
|
|
작동시스템
Operating System
|
·플로아 한지를 이용한 수동식
Manual operation with floor hinges
·자동식(전자형, 터치형)
Automatic operation system(Mat type, touch type)
|
·도어모니터를 이용한 양쪽 스라이딩
Double sliding with a door monitor (two doors system)
·한면 스라이딩/Single
·sliding(one door system)
|
|
| 1. 두께별 강화 명세 / Specification Per Thickness |
|
두 께
|
최대크기 / Maximum Size
|
무게 / Weight
|
풍압(무게에 상응하는 저항력)
|
|
Thickness(mm)
|
mm
|
inch
|
(kg/sq.m)
|
Wind pressure Resistance Strength
|
|
4
|
1,800×1,000
|
70×39
|
10
|
786
|
|
5
|
1,450×1,200
2,400×730
|
57×47
94×28
|
12
|
1,080
|
|
6
|
2,000×1,000
|
78×39
|
15
|
1,320
|
|
8
|
2,500×2,000
|
98×78
|
20
|
2,400
|
|
10
|
3,000×2,400
|
118×94
|
25
|
3,000
|
|
12
|
3,000×2,400
|
118×94
|
30
|
3,600
|
|
15
|
3,000×2,400
|
118×94
|
37
|
5,100
|
| 2. 내풍압 강도 Wind Pressure Resistance Strength |
보통 판유리의 3배이며, 아래와 같이 계산합니다.
3 times as resistant to annealed glass.
How to calculate is as belows.
P=내풍압강도(Wind Pressure Resistance Strength)=유리의 두께(Thickness)
A=유리의 면적(sq.m) S=안전율(2.5) = Safety Rate(2.5) |
| 3. 내충격 강도 / Impact Resistance Strength |
|
품종
Type
|
강화유리
Tempered Glass
|
보통유리
Normal Glass
|
|
두 께
Thickness(mm)
|
5
|
6
|
8
|
5
|
8
|
12
|
|
낙하높이
Drop-ping Height(m)
|
1
|
1.5
|
2
|
0.5
|
0.55
|
0.8
|
강화공(무게1040g)을 강화유리 중앙에서 낙하시켰을 때의 깨어지는 높이로 강도 측정(K.S규격)
By Dropping Steel ball on the center of Tempered Glass, it tests
breaking height. (K.S) |
| 4. 내열강도 / Heat Resistance Strength |
|
품종
Type
|
두 께
Thickness(mm)
|
부분 급냉시 내열강도
Thermal Impact Strength
against partial quenching
|
|
강화안전유리/
Sam Shin Tempered Glass
|
6
|
555
|
|
보통판유리/
Normal Float Glass
|
5
|
150
|
| 5. 파편수 실험 / Fragment Test |
|
품종
Type
|
평면강화
Flat Tempered
|
곡면강화
Bent Tempered
|
|
파편수
|
63
|
46
|
시험방법(K.S규격)
유리한 면의 중앙에서 2cm지점을 파괴하였을 때, 그 지점에서 8cm이상 떨어진 부분에서 5cm 사방속내 파편수 |
본 강화유리는 전체적으로 열강화가 고르게 되어 있기에 강화후에는 절단할 수 없읍니다. 그러므로, 필히 정확한
크기를 정하신 후에 주문하십시오.물론, 구멍뚫거나 조각하는 일도 할 수 없읍니다. 만약 구멍을 뚤거나 조각이
필요하시면 본 경보스틸의 기술진과 문의하셔서 전체에 손상이 가지 않게 작업을 바랍니다.
강화유리는 경미한 충격에 손상을 입진 않지만 매우 단단한 물체로 상처를 내면 서서히 시간이 경과하면 깨어지는
수가 있읍니다.
깨어짐을 피하기 위하여 단면이나 표면에 상처를 내지 마십시오.
As tempered glass is well balanced in thermal stress as a unit,
is cannot be cut after tempering, so specify accurate dimensions
when placing order. Likewies, holing and notching cannot be
done. Therefore,contact Kyungbo steel in advance if such holing
and notching are needed.
Tempered glass is not cracked or weakened eventhough slightly
damaged, but, may be slowly broken if deeply scratched with
a hard material.
be careful not to damage edges or surfaces heavily, in order
to avoid breakage. |
|
|
